معرفی محصول

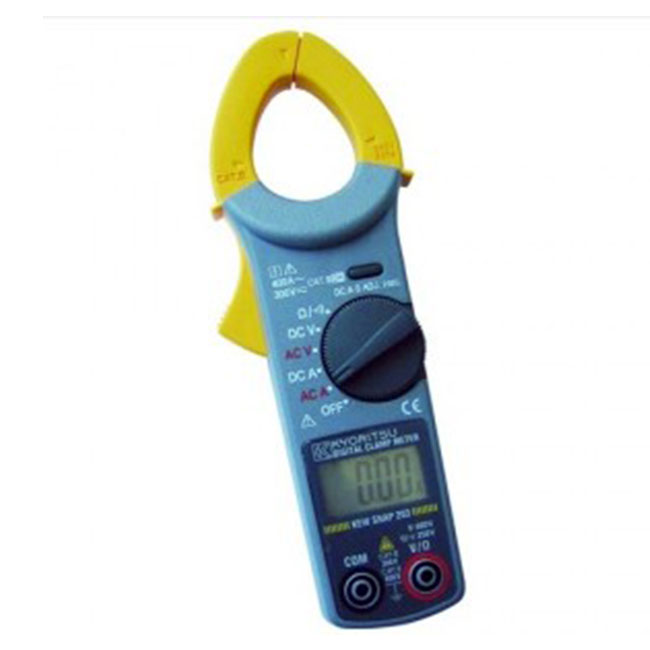

کلمپ آمپرمتر AC/DC کیوریتسو مدل KYORITSU 203  با دقت اندازه گیری 0.01 آمپر میتواند جریان را  تا رنج 400 آمپر AC/DC  را اندازه گیری کند.این آمپر متر گزینه بسیار مناسبی برای مهندسین برق می باشد.ازین جهت که قابلیت اندازه گیری جریان ، ولتاژ ، مقاومت را دارا می باشد.این کلمپ مطابق با استاندارد ایمنی IEC61010-1 طراحی و ساخته شده است.دهانه فک این کلمپ 30 میلی متر است.

مشخصات فنی کلمپ آمپرمتر AC/DC کیوریتسو مدل KYORITSU KT203

●اندازه گیری جریان AC/DC تا 400 آمپر

●اندازه گیری ولتاژ AC/DC  تا 600 ولت

●اندازه گیری مقاومت تا 4000 اهم

●تست پیوستگی

●دهانه فک 30 میلی متری

specifications

• Small and handy clamp meter

• IEC 61010-1 Safety Standard CAT Ⅲ 300V, CAT Ⅱ 600V

• 400A AC/DC Clamp meter

• DMM function ACV, DCV, Ω, Continuity Buzzer.



AC A 40.00/400.0A (Auto-ranging)
±3.0%rdg±8dgt[50/60Hz](0 - 40.00A)
±3.5%rdg±6dgt[50/60Hz](15.0 - 299.9A)
±4.0%rdg±6dgt[50/60Hz](300.0 - 400.0A)
DC A 40.00/400.0A (Auto-ranging)
±3.0%rdg±8dgt (0 - 40.00A)
±3.5%rdg±6dgt (15.0 - 299.9A)
±4.0%rdg±6dgt (300.0 - 400.0A)
AC V 400.0/600V (Auto-ranging)
±2.0%rdg±5dgt(50/60Hz)
DC V 400.0/600V (Auto-ranging)
±1.5%rdg±5dgt
Ω 400.0/4000Ω(Auto-ranging)
±2.0%rdg±5dgt
Continuity buzzer buzzer sounds below 50±35Ω
Conductor size φ30mm max.



برای خرید کلمپ آمپرمتر  , بررسی مشخصات کلمپ آمپرمتر  ، مشاهده انواع کلمپ آمپرمتر  ، اطلاع از قیمت کلمپ آمپرمتر  ارزان قیمت، نحوه کار با کلمپ آمپرمتر  ، اطلاع از کلمپ آمپرمتر  چیست ، نمایندگی فروش کلمپ آمپرمتر  و خرید اینترنتی کلمپ آمپرمتر  ها می توانید به فروشگاه اینترنتی و آنلاین 31774 مراجعه فرمایید

  • مشخصات فنی
  • نقد و بررسی
  • نظرات کاربران
  • کلمپ آمپرمتر چیست؟

    کلمپمیتر یا آمپر‏متر چنگکی clamp meter ابزار مفیدی است که به مهندسان و متخصصان امکان اندازه گیری جریان الکتریکی (آمپر) را به سهولت میدهد. برای این منظور باید قسمت چنگکی کلمپ آمپرمتر را در اطراف سیم حامل جریان قرار داده و بدون نیاز به اتصال پراب و قرار دادن به صورت سری آمپر متر مقدار جریان را اندازه گیریی کنید.  تئوری اصلی اندازه گیری کلمپ آمپرمترها برمبنای خواص قانون فیزیکی است که ثابت میکند اطراف سیم حامل جریان میدان مغناطیسی وجود دارد که با مقدار جریان یا آمپر سیم متناسب است. در این دستگاه ها از اثر هال درر اندازه گیری میدان مغناطیسی اطراف سیمی که چنکگ یا کلمپ را احاطه کرده استفاده می شود و ولتاژی متناسب با میدان بهه وسیلۀ از آشکار ساز نیمه رسانای اثر هال حس می شود و به کمک میکروپروسسور داخل دستگاه به جریان معادل تبدیل می گردد.  درحال حاضر استفاده از آمپرمتر کلمپی در نصب تجیهزات ابزار دقیق، اتوماسیون صنعتی و همچنینن آزمایشگاههای الکترونیک یا کارگاههای برق و غیره رواج دارد.



    مراحل استفاده و قراردادن آمپرمتر در مدار

    برای قرار دادن آمپرمتر در یک مدار متوالی باید به ترتیب زیر عمل شود.

    • نیروی خارجی را که به مدار وارد می‌شود، قطع کنید.
    • قسمتی را که باید کلمپ آمپرمتر در آن قرار بگیرد را باز یا قطع کنید
    • انتهای قطب مثبت آمپرمتر را به قطب مثبت سیم متصل کنید.
    • انتهای قطب منفی آمپرمتر را به قطب منفی سیم متصل کنید.
    • مراحل 4 , 3 (که عبارتند از انتقال مثبت به مثبت و منفی به منفی) بسیار مهم است. و این به خاطر این است که این دستگاه اندازه گیری آمپرمتر شدت جریان را در یک جهت نمایش می‌دهد. اگر احیانا این دستگاه اندازه گیری را به صورت عکس در مدار قرار دهیم، چون جریان در جهت عکس (که مناسب آمپرمتر نیست) از آن می‌گذرد باعث می شود عقربه منحرف شود که این خود باعث شکسته شدن یا خم شدن آن می‌گردد.
    • فیش قرمز را باید به جک قرمز آمپرمترکلمپی و فیش سیاه را به جک سیاه در بالای آمپرمتر وصل کنید.
