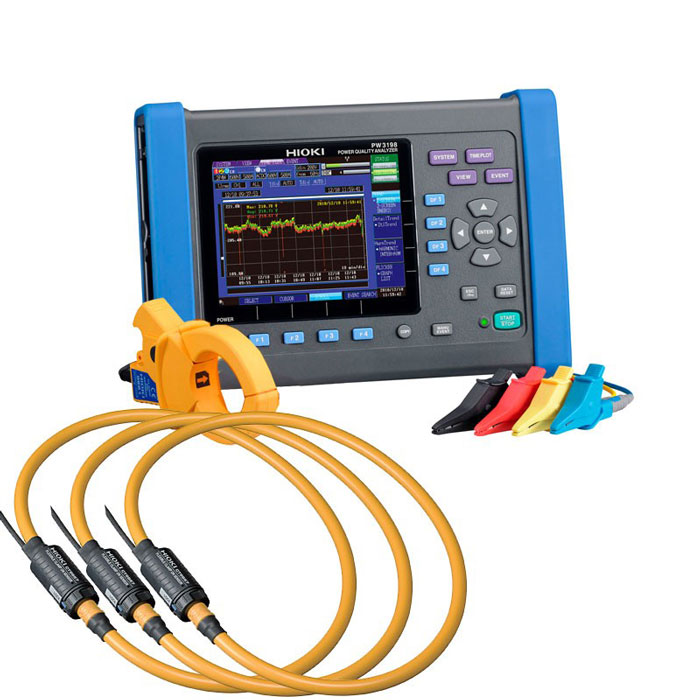

پاور آنالایزر و سنجش هارمونیک فوق پیشرفته مدل HIOKI PW3198
دستگاه پاور آنالایزر و سنجش هارمونیک فوق پیشرفته مدل HIOKI PW3198 جهت اندازه گیری توان اکتیو، راکتیو، زاویه فاز، ولتاژ، جریان، هارمونیک و کیفیت توان که بر اساس رنج اندازه گیری و دقت آنالیز میشوند. برای اندازه گیری پارامترهای ولتاژ سه فاز باید از پاورآنالایز یا دستگاه سنجش میزان هارمونیک استفاده کرد. در اندازه گیری ولتاژ سه فاز باید به پارامترهای ویژه و حساس ان دقت کرد که استفاده کننده است آسیبی نبیند. این دستگاه پاور آنالایزر در صنعت نفت، پتروشیمی، نیرگاه، انتقالات برق، ایستگاه های انرژی، سیستم های خورشیدی بادی، ماشین آلات صنعتی کاربرد فراوانی دارد.
این محصول ساخت کمپانی هیوکی ژاپن می باشد که شرکت تجهیزات اندازه گیری و ابزاردقیق بهروز این محصول را به مدت یک سال گارانتی و پنج سال خدمات پس از فروش ارائه می نماید.
مشخصات فنی پاور آنالایزر ،سنجش هارمونیک و کیفیت توان الکتریکی مدل HIOKI PW3198
- راه اندازی آسان
- دقت بالا(با دقت اندازه گیری ۰٫۱ درصد ولتاژ پایه)
- اندازه گیری تمام پارامتر ها در یک زمان
- متد هایی برای آشکار سازی رویداد ها از جمله :
- اضافه ولتاژ گذرا(ضربه)- افت ولتاژ- افزایش ولتاژ-وقفه-جریان هجومی- نوسانات فرکانس – هارمونیک
- هارمونیک های مرتبه بالا- عدم تعادل
حالت های نمایش مختلف:
۱- نمایش DMM: ولتاژ-جریان-توان اکتیو-توان ظاهری-توان راکتیو-ضریب توان-انتگرال توان- فاکتورK به صورت عددی نمایش داده می شود.
۲- نمایش شکل موج
۳- نمایش برداری: نمایش ولتاژ-جریان و هارمونیک به صورت برداری
۴- نمایش هارمونیک به صورت بارگراف: مقدار موثر و زاویه فاز از مرتبه صفر تا پنجاه
۵- ثبت و نمایش تمام پارامتر ها بصورت نمودار زمانی
۶- نمایش لیست رویدادها
۷- نمایش شکل موج رویداد ها
قابلیت اتصال به کامپیوتر(USB/LAN)
نرم افزار کامپیوتری بررسی کیفیت توان
قابلیت اتصال SD کارت ماکزیمم ۳۲G (SD کارت مورد تایید شرکت)
میزان ذخیره اطلاعات تا ۵۵ هفته (تغریبا یک سال)
تعداد رویداد قابل ذخیره ۵۵۰۰۰
اندازه گیری مقادیر تکفاز-سه فاز(سه سیمه و چهار سیمه)
رنج وسیع اندازه گیری
دارای ساعت واقعی وتقویم خودکار
دارای باطری داخلی و شارژر
چهار کانال برای ولتاژ وچهار کانال برای جریان ورودی
همگامی زمانی با ساعت استاندارد UTC ودیگر ابزارها با اضافه کردن GPS BOX
تجهیزات جانبی:
کتابچه دستورالعمل-راهنمای اندازه گیری-کابل ولتاژ L1000 :(8عدد کابل هرکدام ۳متر:قرمز-زرد-آبی-خاکستری به اضافه ۴عدد کابل مشکی و۸عدد گیره سوسماری:قرمز-زرد-آبی-خاکستری به اضافه ۴عدد سیاه)-لوله اسپیرال-برچسب های کابل ورودی(برای مشخص کردن کانال های کابل ولتاژ و گیره(CLAMP))-آداپتور Z1002 –کابل USB (طول ۱ متر) -کارت حافظه SD (2GB)
کاربرد:
• عیب یابی: در سیستم های نیرو(نقص تجهیزات-خرابی-ریست شدن-داغ شدن بیش از حد ویا آتش سوزی )ایده آل است برای عیب یابی سیستم های نیروگاه بادی وخورشیدی –ایستگاه های شارژ EV –شبکه های هوشمند – ماشین های ابزار-تجهیزات OA (به عنوان مثال : کامپیوتر- پرینتر و یو پی اس)-اتاق های سرور و تجهیزات الکتریکی
• بررسی و پیشگیری: اندازه گیری های طولانی از کیفیت برق ومدیریت تمام پارامترها
• بررسی قدرت(بار): مطالعه مصرف انرژی و پیدا کردن ظرفیت سیستم قبل از اضافه کردن بار
• اندازه گیری خط های سه فاز و زمین به طور همزمان
• اندازه گیری اولیه وثانویه یو پی اس
• آنالیز ولتاژ دو خط
• مشخص کردن اتصال کوتاه
• اندازه گیری ورودی و خروجی یک مبدل DC به AC برای نیروگاه خورشیدی
• اندازه گیری از راه دور
• اندازه گیری ولتاژ –جریان-توان اکتیو-توان راکتیو-توان ظاهری-ضریب توان-انتگرال توان- اضافه ولتاژ گذرا(ضربه)- افت ولتاژ- افزایش ولتاژ-وقفه-جریان هجومی- نوسانات فرکانس – هارمونیک هارمونیک های مرتبه بالا- عدم تعادل -فلیکر-جریان نشتی-THD –فاکتور K –توان هارمونیک-اختلاف فاز- انرژی اکتیو و راکتیو و…
POWER QUALITY ANALYZER HIOKI PW3198
Hioki portable power meters and analyzers are best in class power measuring instruments for measuring single to three-phase lines with a high degree of precision and accuracy. The PW3198 is a power quality analyzer for monitoring and recording power supply anomalies, allowing their causes to be quickly investigated, and also for assessing power supply problems such as voltage drops, flicker, harmonics, and other electrical issues.
Key Features
• Verify power problems in accordance with the IEC61000-4-30 Class A standard
• High accuracy and continuous gapless recording (V: ±۰٫۱% of nominal voltage, A and W: ±۰٫۲% rdg. ±۰٫۱% f.s.)
• CAT IV 600V – safe enough for incoming power lines
• Broadband voltage range lets you measure even high-order harmonic components of up to 80 kHz
• Wide dynamic range from low voltages up to 1300V (3P4W line-to-line voltage)
• Maximum 6000V transient overvoltage up to 700kHz
• LAN, USB and SD card interfaces
• Optional GPS BOX for synchronizing multiple devices
پاورآنالایزر ، هارمونیک آنالایزر سه فاز هیوکی HIOKI PW3198 یکی از معروفترین و پیشرفته ترین دستگاه های آنالیز توان است که علاوه بر کیفیت دارای قابلیت های اندازه گیری فراوانی است. این پاور آنالایزر میتواند تمامی شکل موجهای توان ، هارمونیک و خطاهای اتفاق افتاده را به صورت هم زمان اندازه گیری کند. در واقع به کمک این دستگاه میتوان به روند شناسایی علت بروز یک مشکل و حل آن به سرعت بسیار کمک کرد. این پاور آنالایزر قابلیت های فراوانی همچون دوره فرکانسی ، اندازه گیری RMS ولتاژ و جریان ،شکل موج ولتاژ و جریان ، هارمونیک های ولتاژ و جریان و ... را دارد.
برای خرید پاورآنالایزر ، بررسی مشخصات پاورآنالایزر ، مشاهده انواع پاورآنالایزر ، اطلاع از قیمت پاورآنالایزر ارزان قیمت، نحوه کار با پاورآنالایزر ، اطلاع از پاورآنالایزر چیست ، نمایندگی فروش پاورآنالایزر و خرید اینترنتی پاورآنالایزر ها
برای خرید هارمونیک آنالایزر ، بررسی مشخصات هارمونیک آنالایزر ، مشاهده انواع هارمونیک آنالایزر ، اطلاع از قیمت هارمونیک آنالایزر ارزان قیمت، نحوه کار با هارمونیک آنالایزر ، اطلاع از هارمونیک آنالایزر چیست ، نمایندگی فروش هارمونیک آنالایزر و خرید اینترنتی هارمونیک آنالایزر ها می توانید به فروشگاه اینترنتی و آنلاین 31774 مراجعه فرمایید
پاور آنالایزر چیست؟
دستگاهی است برای اندازه گیری دقیق ویژگی های قدرت الکتریسیته در دستگاه های تولید، تبدیل و تغییر برق و قابلیت اندازه گیری دقیقی از قدرت واقعی در اینورتر ها، درایورهای موتور، تجهیزات دفتری و اداری، منابع تغذیه و ماشین آلات صنعتی دارد.شما می توانید برای خرید مستقیم پاور آنالایزر به ارزانترین قیمت و همچنین آموزش کاربردی و رایگان نحوه کار دستگاه به فروشگاه اینترنتی تجهیزات اندازه گیری و ابزار دقیق بهروز مراجعه فرمایید.
کاربرد پاور آنالایزرها چیست؟
با توجه به این که توان یکی از پارامترهای مهم الکتریسیته بوده و از طرفی آگاهی و مدیریت میزان مصرف آن از مطلوبات مهم در کنترل هر دستگاه یا مدار الکتریکی میباشد ، دانستن نحوه رفتار انرژی و نیرو در یک مدار مزیت های زیادی دارد و مهندسان می توانند با اطلاع از این جزئیات، هدر رفت های خواسته یا ناخواسته را کاهش دهند و در مکان هایی که میزان انرژی موجود در سیستم اهمیت زیادی دارد یا به اصطلاح در مدار های حساس، به طور دقیق رفتار انرژی را زیر نظر داشته باشند.با استفاده از آنالایزر های پایدار و قابل اعتماد مهندسین قادر به جلوگیری از اتلاف انرژی برق در دستگاه های اینورتر، موتور و مدار های روشنایی و برق می شوند.
امروزه پاور آنالایزر ها میتوانند میزان انرژی در سیستم های تکفاز یا سیستم های متقارن لود سه فاز را با قابلیت اندازه گیری پارامتر هایی همچون ولتاژ، جریان، وات، وار، توان اکتیو، توان راکتیو و کیلو ولت آمپر اندازه گیری کنند و همچنین پاور آنالایزر ها قابلیت اتصال به کامپیوتر جهت ثبت به صورت مینیموم و ماکزیمم را دارا میباشند.
در سیستم های برق و قدرت دستگاهی برای اندازه گیری و تجزیه و تحلیل در مقیاس وات و کیلو وات وجود دارد. این دستگاه اندازه گیری را پاور آنالایزر چند منظوره یا Power Analyzer Multi-Function می نامند که به دو صورت مستقیم و متناوب ولتاژ AC,DC ، شدت جریان AC یا DC و چرخش فاز را اندازه گیری می کند .پاور آنالایزر های چند منظوره یا Power Analyzer Multi-Function همانطور که برای اندازه گیری انرژی استفاده می شود، همچنین می تواند برای تجزیه و تحلیل هارمونیک ها و چرخش فاز استفاده شود . بسته به زمینه استفاده ، پاور آنالایزر ها در انواع مختلفی وجود دارند. برای تعمیر، نگهداری، بازرسی و تجزیه تحلیل سیستم های قدرت پاور آنالایزرهای بست دار وجود دارند و میزان جریان را به طور غیر مستقیم اندازه گیری و تجزیه تحلیل می کنند و به شما این امکان را می دهند که بدون آنکه آنها را در مدار قرار دهید به اندازه گیری و آنالیز قدرت بپردازید.برای مشاهده انواع پاور آنالایزرها به فروشگاه اینترنتی تجهیزات اندازه گیری و ابزار دقیق بهروز مراجعه فرمایید.
