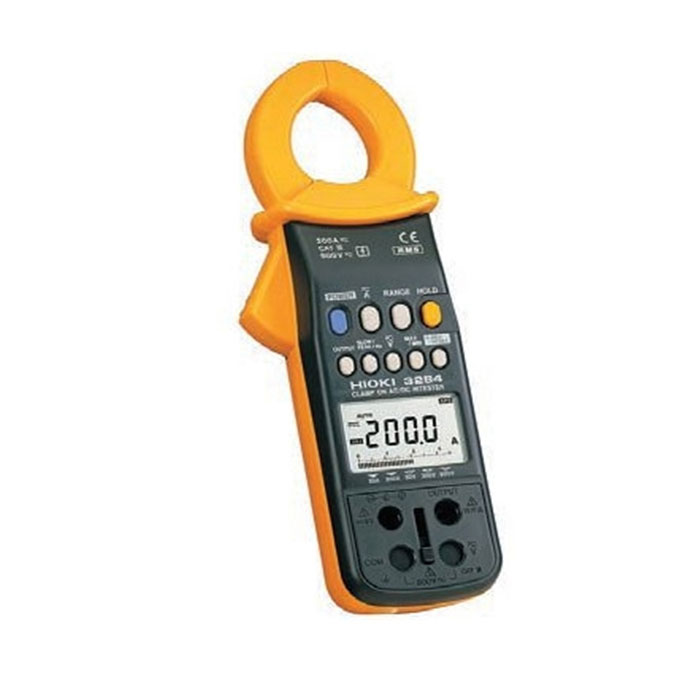

کلمپ آمپرمتر AC / DC هیوکی مدل HIOKI 3284

مشخصات فنی کلمپ آمپرمتر AC / DC هیوکی مدل HIOKI 3284


●اندازه گیری جریان AC/DC تا 200 آمپر

●اندازه گیری ولتاژ AC/DC  تا 600 ولت

●اندازه گیری فرکانس تا 1000 هرتز

●دارای DATA HOLD  و PEAK HOLD

●دهانه فک 33 میلی متری

کلمپ آمپرمتر AC / DC هیوکی مدل HIOKI 3284

کلمپ آمپر متر 200 آمپر AC/DCهیوکی مدل HIOKI 3284 با دقت اندازه گیری بالا دارای خروجی آنالوگ برای جریان اندازه گیری شده ، اندازه گیری شکل موج جریان و سطوح اندازه گیری شده فرکانس است ومیتواند ولتاژ و جریان را به راحتی اندازه گیری کند. این کلمپ قابلیت ثابت ماندن بر روی مقدار پیک ، اندازه گیری جریان راه اندازی و حابت اندازه گیری به صورت AC+DC را دارد.

مشخصات فنی کلمپ آمپرمتر AC / DC هیوکی مدل HIOKI 3284


●اندازه گیری جریان AC/DC تا 200 آمپر

●اندازه گیری ولتاژ AC/DC  تا 600 ولت

●اندازه گیری فرکانس تا 1000 هرتز

●دارای DATA HOLD  و PEAK HOLD

●دهانه فک 33 میلی متری


Product description

Analysis for DC to distorted waves. Analog output for current measuring level, current measuring waveform, or frequency measuring level. The peak hold function displays the crest value of the inrush current occurring when electrical equipment is started. The AC+DC mode enables measurement of the RMS value of full- or half-wave rectified waveforms. Accuracy guaranteed for 1 year, or opening and closing of the clamp sensor 10,000 times. DC Current: 20.00/ 200.0 A, Basic accuracy: +/-1.3 percent rdg. +/-3 dgt. AC Current: 20.00/ 200.0 A, (10 Hz to 2 kHz, true RMS), basic accuracy: +/-1.3 percent rdg. +/-3 dgt. DC Voltage: 30.00 V to 600 V, 3 ranges, basic accuracy: +/-1.0 percent rdg. +/-3 dgt. AC Voltage: 30.00 V to 600 V, 3 ranges, basic accuracy: +/-1.0 percent rdg. +/-3 dgt. (10 to 1 kHz, True RMS). Crest factor: 2.5 and under (1.5 at 200 A, 1.7 at 600 V). Monitor, Analog output: DC, or AC 1 V/ f.s., Level output, Waveform output: DC to 20 kHz Band-width (+/-3dB). Frequency: 1.00 Hz to 1000 Hz, Basic accuracy: +/-0.3 percent rdg. +/-1 dgt. Other function: AC+DC mode, maximum/ minimum/ average value record function, data hold, peak hold, auto power off, auto zero Display: display refresh rate: 4 times/s (at fast), 1 time/3s (at slow), 4 times/s (bar graph). Power supply: 6F22 (stacked manganese battery) ×1, continuous use: 25 hours, or AC adapter 9445-02. Core jaw diameter: 1-19/64". Supplied accessories: test lead L9207-10 ×1, carrying case 9399 ×1, hand strap ×1, 6F22 (stacked manganese battery) ×1, instruction manual ×1. Measures 2-7/16" width by 9-3/64" height by 1-17/32" depth.

features

  • Analysis for DC to distorted waves
  • Analog output for current measuring level, current measuring waveform, or frequency measuring level
  • The peak hold function displays the crest value of the inrush current occurring when electrical equipment is started
  • The AC+DC mode enables measurement of the RMS value of full- or half-wave rectified waveforms
  • Accuracy guaranteed for 1 year, or opening and closing of the clamp sensor 10,000 times

برای خرید کلمپ آمپرمتر  , بررسی مشخصات کلمپ آمپرمتر  ، مشاهده انواع کلمپ آمپرمتر  ، اطلاع از قیمت کلمپ آمپرمتر  ارزان قیمت، نحوه کار با کلمپ آمپرمتر  ، اطلاع از کلمپ آمپرمتر  چیست ، نمایندگی فروش کلمپ آمپرمتر  و خرید اینترنتی کلمپ آمپرمتر  ها می توانید به فروشگاه اینترنتی و آنلاین 31774 مراجعه فرمایید

نقد و بررسی و مقالات کلمپ آمپرمتر AC / DC هیوکی مدل HIOKI 3284

کلمپ آمپرمتر چیست؟

کلمپمیتر یا آمپر‏متر چنگکی clamp meter ابزار مفیدی است که به مهندسان و متخصصان امکان اندازه گیری جریان الکتریکی (آمپر) را به سهولت میدهد. برای این منظور باید قسمت چنگکی کلمپ آمپرمتر را در اطراف سیم حامل جریان قرار داده و بدون نیاز به اتصال پراب و قرار دادن به صورت سری آمپر متر مقدار جریان را اندازه گیریی کنید.  تئوری اصلی اندازه گیری کلمپ آمپرمترها برمبنای خواص قانون فیزیکی است که ثابت میکند اطراف سیم حامل جریان میدان مغناطیسی وجود دارد که با مقدار جریان یا آمپر سیم متناسب است. در این دستگاه ها از اثر هال درر اندازه گیری میدان مغناطیسی اطراف سیمی که چنکگ یا کلمپ را احاطه کرده استفاده می شود و ولتاژی متناسب با میدان بهه وسیلۀ از آشکار ساز نیمه رسانای اثر هال حس می شود و به کمک میکروپروسسور داخل دستگاه به جریان معادل تبدیل می گردد.  درحال حاضر استفاده از آمپرمتر کلمپی در نصب تجیهزات ابزار دقیق، اتوماسیون صنعتی و همچنینن آزمایشگاههای الکترونیک یا کارگاههای برق و غیره رواج دارد.



مراحل استفاده و قراردادن آمپرمتر در مدار

برای قرار دادن آمپرمتر در یک مدار متوالی باید به ترتیب زیر عمل شود.

  • نیروی خارجی را که به مدار وارد می‌شود، قطع کنید.
  • قسمتی را که باید کلمپ آمپرمتر در آن قرار بگیرد را باز یا قطع کنید
  • انتهای قطب مثبت آمپرمتر را به قطب مثبت سیم متصل کنید.
  • انتهای قطب منفی آمپرمتر را به قطب منفی سیم متصل کنید.
  • مراحل 4 , 3 (که عبارتند از انتقال مثبت به مثبت و منفی به منفی) بسیار مهم است. و این به خاطر این است که این دستگاه اندازه گیری آمپرمتر شدت جریان را در یک جهت نمایش می‌دهد. اگر احیانا این دستگاه اندازه گیری را به صورت عکس در مدار قرار دهیم، چون جریان در جهت عکس (که مناسب آمپرمتر نیست) از آن می‌گذرد باعث می شود عقربه منحرف شود که این خود باعث شکسته شدن یا خم شدن آن می‌گردد.
  • فیش قرمز را باید به جک قرمز آمپرمترکلمپی و فیش سیاه را به جک سیاه در بالای آمپرمتر وصل کنید.



نظرات کاربران درباره کلمپ آمپرمتر AC / DC هیوکی مدل HIOKI 3284

نظری در مورد این محصول توسط کاربران ارسال نگردیده است.
اولین نفری باشید که در مورد کلمپ آمپرمتر AC / DC هیوکی مدل HIOKI 3284 نظر می دهد.

ارسال نظر درباره کلمپ آمپرمتر AC / DC هیوکی مدل HIOKI 3284

لطفا توجه داشته باشید که ایمیل شما منتشر نخواهد شد.

کد امنیتی *
captcha
کد محصول 3284 HIOKI
وضعیت موجودی موجود
برند Hioki
