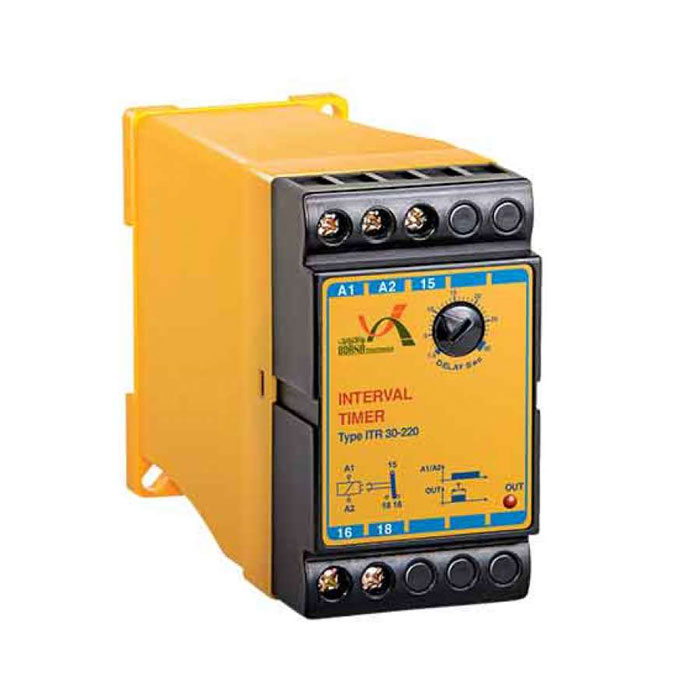

تایمر تک پالس
TYPE:ITR
• سنجش زمان پس از وصل برق
• قابلیت انتخاب زمان از 5% تا 100% رنج
• در رنجهای زمانی
3 - 60 - 600 ثانیه و 60 دقیقه
• با ولتاژهای تغذیه
VAC/DC 380 - 220 - 110 - 24 - 12
• دارای نمایشگر وضعیت خروجی OUT
اصول کار
همزمان با وصل شدن ولتاژ به ترمینالهای A1 و A2 سیگنالهای OUT روشن شده، رله وصل و زمانسنجی آغاز میشود. (اتصال داخلی ترمینال 15 به 18 متصل میگردد)
پس از اتمام زمان انتخاب شده توسط دسته DELAY سیگنال OUT خاموش شده و رله داخلی قطع میشود. (اتصال داخلی ترمینال 15 به 16 متصل میگردد)
تذکر: درصورتیکه هنگام زمانسنجی برق قطع شود رله داخلی نیز قطع میشود و پس از وصل مجدد برق، مراحل فوق تکرار میگردد.
نصب و راه اندازی
ترمینالهای A1 و A2 به ولتاژ متناسب با تغذیه دستگاه وصل میشوند. (به طور مثال فاز و نول برای V 220 و دو فاز برای V 380)
ترمینالهای 15 ،16 و 18 نیز با توجه به شرایط استفاده در مسیر مداری که باید توسط تایمر قطع یا وصل شود قرار میگیرند.
مشخصات فنی
زمان
محدوده زمانی
رنج زمانی
SEC 0.15 - 3
3
SEC 3 - 60
60
SEC 30 - 600
600
MIN 3 - 60
M 60
فرکانس شبکه: 50 یا60 هرتز
تلفات داخلی: 12 ولت و 24 ولت: 2/1 وات
110 تا 380 ولت:3 وات
رله خروجی: یک کنتاکت C/O
جریان کنتاکت: 6 آمپر 220 ولت متناوب
6 آمپر 28 ولت مستقیم
