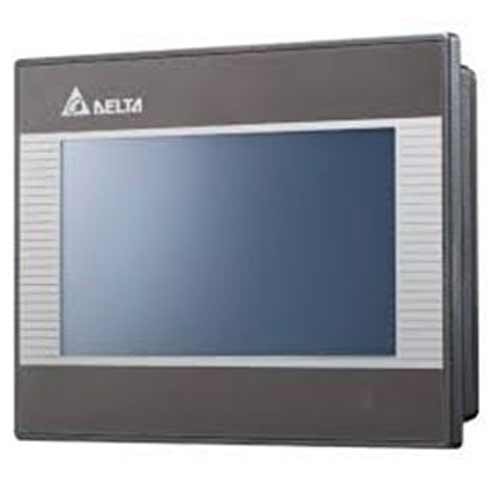

HMI دلتا مدل DOP-B3E211

   داراي صفحه تاچ اسكرين و LCD نوع TFT در مدل 10 اينچ

   ارتباط سريال از طريق دو پورت بصورت همزمان (RS-232,RS-485)

   شبيه سازي (سيمولاتور) on-line/off line

   پورت USB براي ارسال و دريافت برنامه

   امكان ذخيره سازي اطلاعات بصورت record

   قابليت slave بودن در يك شبكه مانيتورينگ

   داراي ماكرو جهت انجام محاسبات و اعمال منطقي

   قابل اتصال به انواع PLC

HMI دلتا مدل DOP-B3E211

HMI  چيست؟

HMI مخفف عبارت Human Machine Interface است و به معناي واسطه بين انسان و ماشين مي باشد. از آن براي مانيتور كردن و مشاهده پارامترهاي دستگاههاي صنعتي مثل PLC و اينورتر و.... استفاده مي شود. HMIدر واقع يك مانيتور LCD است كه مي توان آن را برنامه ريزي نمود و همچنين به كمك آن مي توان پارامترهاي مختلف را تغييرداد و سيستم را كنترل نمود.

چرا براي مانيتورينگ و كنترل خطوط توليد و دستگاههاي صنعتي بجاي كامپيوتر از HMI استفاده مي گردد؟

تا مدتي پيش براي امور فوق از كامپيوتر استفاده مي شد ولي نرم افزارهاي كامپيوتري آسيب پذير هستندو هر از گاهي دچار ويروس مي گردند كه اين امر باعث صدور فرامين اشتباه گشته و ميليون ها دلار ضرر اقتصادي براي كمپاني هاي آمريكايي و اروپايي به همراه داشته است. لذا براي كنترل و مانيتورينگ دستگاه ويژه اي به نام HMI طراحي شد.

در يك زمان چند وسيله را مي توان به HMI وصل نمود؟

HMI ها اين توانايي را دارند كه در يك زمان به 255 وسيله متصل شوند و پارامترهاي آنها را نمايش دهند.

آيا مي توان HMI را به انواع مختلف PLC وصل كرد؟

بله . قبل از برنامه ريزي كردن HMI مي توان تعيين كرد كدام مارك PLC مثل ,VIGOR DELTA,SEMENS,OMRON و يا.... بايد با آن ارتباط برقرار كند.

  مشخصات كلي HMI :

1-   داراي صفحه تاچ اسكرين و LCD نوع TFT در مدل 10 اينچ

2-   ارتباط سريال از طريق دو پورت بصورت همزمان (RS-232,RS-485)

3-   شبيه سازي (سيمولاتور) on-line/off line

4-   پورت USB براي ارسال و دريافت برنامه

5-   امكان ذخيره سازي اطلاعات بصورت record

6-   قابليت slave بودن در يك شبكه مانيتورينگ

7-   داراي ماكرو جهت انجام محاسبات و اعمال منطقي

8-   قابل اتصال به انواع PLC

9-   قابل اتصال به اينورتر، سرو درايوو هر وسيله داراي پورت RS-485

10- قابليت نمايش اطلاعات بصورت منحني يا نمودار

11- توانايي نمايش انيميشن

12- داراي RTC به منظور عملكرد در تاريخ و ساعت معين

انکودر چیست و کجا کاربرد دارد

به احتمال زیاد شاید این سوال هم برای شما پیش آمده باشد که انکودر چیست ؟ به طور کلی انکودر به تجهیزی گفته می شود که یک حرکت مکانیکی (خطی و دورانی) را به سیگنال الکتریکی تبدیل کرده تا بتوان مشخصه های متفاوتی را از آن سیگنال مورد استفاده قرار داد، یا به طور ساده تر انکودرها وسیله ای هستند که حرکت دورانی یا خطی را به سیگنال دیجیتالی ۰ یا ۱ تبدیل می کنند البته نا گفته نماند که بعضی از انکودر ها خروجی آنالوگ (۰ تا ۱۰ ولت و یا ۴ تا ۲۰میلی آمپر) دارند.

یک مثال ساده از انکودر چیست ؟ کاربرد انکودرها در سرو موتور ها مثال ساده و فراوان این کاربرد می باشد که خروجی انکودر به اینورتر مخصوص سرو منتقل میشود.در اتوماسیون صنعتی از انکودر استفاده های بسیاری می شود و تا جایی این کاربرد در اتوماسیون مهم بوده که در صنایع بسته بندی و دستگاههای صنعتی که نیاز به اندازه گیری سرعت و موقعیت است از انکودر های مختلف استفاده می کنند.

معرفی انواع انکودرها

۱-انکودر از لحاظ ساختمان به ۲ مدل تقسیم می شوند :

  • انکودر های خطی
  • انکودر های چرخشی و یا دورانی

۲-انکودر  ها از لحاظ عملکرد و ساختمان داخلی به ۳ دسته تقسیم می شوند:

  • نوری
  • مغناطیسی
  • خازنی

۳-انکودرها از نظر نوع خروجی سیگنال به ۲ دسته تقسیم می شوند:

الف:مطلق

ب:افزایشی

کاربرد انکودر چیست

انکدر ها معمولا در سیستم های اتوماسیون و کنترلی در قسمتی نصب می شوند که بتوانند از خروجی فیدبک را برای کنترلر ارسال کنند و پارارمترهای زیر را مشخص کند:

  • اندازه گیری سرعت
  • اندازه گیری و کنترل موقعیت
  • جهت چرخش شفت

شما تصور کنید که قصد کنترل سرعت یک موتور الکتریکی را دارید ،اگر شما فرمان های موتور را از یک اینورتر به آن اعمال کنید و سرعت را کم و یا زیاد نمایید توانسته اید تا سرعت موتور را کنترل کنید ولی مشکل اصلی زمانی پیش می آید که شما قصد داشته باشید تا سرعت موتور را روی سرعت خاص به صورت دقیق و ثابت نگه دارید در این حالت شما نیاز به گرفتن فیدبک از موتور هستید اما این سوال پیش می آید که آیا سرعت دقیق موتور همان عددی که شما به آن اعمال کرده اید هست یا نه؟،پس یکی دیگر از کاربرد های انکدر اندازه گیری سرعت موتور ها می باشد.

مواردی پیش می آید که شما می خواهید نوار نقاله مورد نظرتان به اندازه ای مشخص حرکت کند و در آن نقطه توقف کند که این موضوع یکی از پرکاربردترین نوع استفاده از انکدر در صنعت مخصوصا در ماشین آلات بسته بندی و پرکن های صنعتی به کار گرفته می شود. برای این کار شما خروجی انکدر را اندازه گیری می کنید و با در نظر گرفتن ضرایب گیربکس و کوپلینگ ها مسافت طی شده را به دست می آورید ، این کار به اصطلاح کنترل موقعیت نامیده می شود.

قسمت داخلی انکدرها

انکدرهای نوری در واقع یک فرستنده و گیرنده LED هستند که با قطع نور به ازای چرخش شفت انکدر در خروجی تولید پالس های الکتریکی می کنند که از همین قانون برای انکدر های خازنی و مغناطیسی هم استفاده می شود.

انکدرهای چرخشی  افزایشی

انکدرهای افزایشی به این معنا می باشد که تا زمانی که انکدر در حال حرکت است در خروجی پالس و سیگنال داریم و برای اندازه گیری سرعت و موقعیت باید در کنترلر تعداد این پالس ها شمارش شود،ولی اگر کنترلر بازنشانی شود(تغذیه آن قطع شده و دوباره روشن شود) موقعیت قبلی انکدر را فراموش کرده و دوباره باید با شمارش پالس های انکدر اطلاعات جدید را کسب کند.یکی از معایب انکدر های افزایشی همین مورد می باشد که نمیتوان متوجه موقعیت قبلی و واقعی انکودر شد که این امر باعث ارزان قیمت بودن این مدل از انکدر ها شده است.



نقد و بررسی و مقالات HMI دلتا مدل DOP-B3E211

انکودر چیست و کجا کاربرد دارد

به احتمال زیاد شاید این سوال هم برای شما پیش آمده باشد که انکودر چیست ؟ به طور کلی انکودر به تجهیزی گفته می شود که یک حرکت مکانیکی (خطی و دورانی) را به سیگنال الکتریکی تبدیل کرده تا بتوان مشخصه های متفاوتی را از آن سیگنال مورد استفاده قرار داد، یا به طور ساده تر انکودرها وسیله ای هستند که حرکت دورانی یا خطی را به سیگنال دیجیتالی ۰ یا ۱ تبدیل می کنند البته نا گفته نماند که بعضی از انکودر ها خروجی آنالوگ (۰ تا ۱۰ ولت و یا ۴ تا ۲۰میلی آمپر) دارند.

یک مثال ساده از انکودر چیست ؟ کاربرد انکودرها در سرو موتور ها مثال ساده و فراوان این کاربرد می باشد که خروجی انکودر به اینورتر مخصوص سرو منتقل میشود.در اتوماسیون صنعتی از انکودر استفاده های بسیاری می شود و تا جایی این کاربرد در اتوماسیون مهم بوده که در صنایع بسته بندی و دستگاههای صنعتی که نیاز به اندازه گیری سرعت و موقعیت است از انکودر های مختلف استفاده می کنند.

معرفی انواع انکودرها

۱-انکودر از لحاظ ساختمان به ۲ مدل تقسیم می شوند :

  • انکودر های خطی
  • انکودر های چرخشی و یا دورانی

۲-انکودر  ها از لحاظ عملکرد و ساختمان داخلی به ۳ دسته تقسیم می شوند:

  • نوری
  • مغناطیسی
  • خازنی

۳-انکودرها از نظر نوع خروجی سیگنال به ۲ دسته تقسیم می شوند:

الف:مطلق

ب:افزایشی

کاربرد انکودر چیست

انکدر ها معمولا در سیستم های اتوماسیون و کنترلی در قسمتی نصب می شوند که بتوانند از خروجی فیدبک را برای کنترلر ارسال کنند و پارارمترهای زیر را مشخص کند:

  • اندازه گیری سرعت
  • اندازه گیری و کنترل موقعیت
  • جهت چرخش شفت

شما تصور کنید که قصد کنترل سرعت یک موتور الکتریکی را دارید ،اگر شما فرمان های موتور را از یک اینورتر به آن اعمال کنید و سرعت را کم و یا زیاد نمایید توانسته اید تا سرعت موتور را کنترل کنید ولی مشکل اصلی زمانی پیش می آید که شما قصد داشته باشید تا سرعت موتور را روی سرعت خاص به صورت دقیق و ثابت نگه دارید در این حالت شما نیاز به گرفتن فیدبک از موتور هستید اما این سوال پیش می آید که آیا سرعت دقیق موتور همان عددی که شما به آن اعمال کرده اید هست یا نه؟،پس یکی دیگر از کاربرد های انکدر اندازه گیری سرعت موتور ها می باشد.

مواردی پیش می آید که شما می خواهید نوار نقاله مورد نظرتان به اندازه ای مشخص حرکت کند و در آن نقطه توقف کند که این موضوع یکی از پرکاربردترین نوع استفاده از انکدر در صنعت مخصوصا در ماشین آلات بسته بندی و پرکن های صنعتی به کار گرفته می شود. برای این کار شما خروجی انکدر را اندازه گیری می کنید و با در نظر گرفتن ضرایب گیربکس و کوپلینگ ها مسافت طی شده را به دست می آورید ، این کار به اصطلاح کنترل موقعیت نامیده می شود.

قسمت داخلی انکدرها

انکدرهای نوری در واقع یک فرستنده و گیرنده LED هستند که با قطع نور به ازای چرخش شفت انکدر در خروجی تولید پالس های الکتریکی می کنند که از همین قانون برای انکدر های خازنی و مغناطیسی هم استفاده می شود.

انکدرهای چرخشی  افزایشی

انکدرهای افزایشی به این معنا می باشد که تا زمانی که انکدر در حال حرکت است در خروجی پالس و سیگنال داریم و برای اندازه گیری سرعت و موقعیت باید در کنترلر تعداد این پالس ها شمارش شود،ولی اگر کنترلر بازنشانی شود(تغذیه آن قطع شده و دوباره روشن شود) موقعیت قبلی انکدر را فراموش کرده و دوباره باید با شمارش پالس های انکدر اطلاعات جدید را کسب کند.یکی از معایب انکدر های افزایشی همین مورد می باشد که نمیتوان متوجه موقعیت قبلی و واقعی انکودر شد که این امر باعث ارزان قیمت بودن این مدل از انکدر ها شده است.
