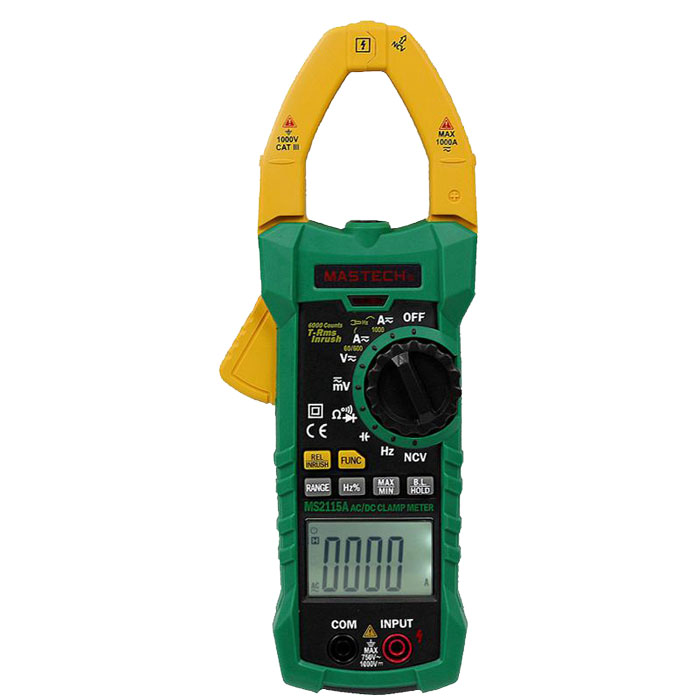

کلمپ آمپر متر مستک مدل Mastech MS2115A

مشخصات فنی کلمپ آمپر متر مستک مدل Mastech MS2115A

جریان DC/AC :1000A

ولتاژ :1000V DC/750V AC

مقاومت الکتریکی :  60MΩ

ظرفیت خازن : 100mF

فرکانس : 10MHz

اتصال کوتاه – بیزر – تست دیود

دارای حافظه مینیمم ماکسیمم – بدنه ضربه گیر

اندازه قطر کلمپ ф40mm

همراه با کیف حمل و پرابهای مربوطه



کلمپ آمپر متر مستک مدل Mastech MS2115A

کلمپ آمپر متر مستک مدل Mastech MS2115A قابلیت اندازه گیری جریان متناوب و مستقیم تا 1000 را دارد. این دستگاه قابلیت اندازه گیری ظرفیت خازن 100 میلی فاراد را دارد.خریداران گرامی این دستگاه را می توانند با نازلترین قیمت از شرکت بهروز تهیه فرمایند.

مشخصات فنی کلمپ آمپر متر مستک مدل Mastech MS2115A

جریان DC/AC :1000A

ولتاژ :1000V DC/750V AC

مقاومت الکتریکی :  60MΩ

ظرفیت خازن : 100mF

فرکانس : 10MHz

اتصال کوتاه – بیزر – تست دیود

دارای حافظه مینیمم ماکسیمم – بدنه ضربه گیر

اندازه قطر کلمپ ф40mm

همراه با کیف حمل و پرابهای مربوطه

کلمپ آمپرمترهای تجهیزات اندازه گیری بهروز  ابزاری بسیار پرکاربرد برای مهندسان و تکنسین­هایی که با صنعت برق در ارتباط هستند، می­باشد. استفاده از این ابزار بسیار آسان بوده و فقط برای اندازه گیری جریان مدار لازم است که قسمت چنگگی تجهیز را در اطراف سیم حامل جریان قرار داده و بدون نیاز به سری کردن تجهیز با مدار مقدار جریان را اندازه گیری کرد.
نکته: کلمپ مترها می­توانند به عنوان یک مولتی متر نیز مورد استفاده قرار گیرند. همچنین این تجهیزات می­تواند در سایزهای مختلف تهیه شود. در هنگام خرید مولتی متر باید بسته به سطح مقطع هادی حامل جریان و مقدار جریان عبوری از مدار باید دهنه و جریان مجاز، آمپر متر انتخاب کرد.
تعریف کلی از آمپر متر :
همان طور که می دانیم در کلمپ آمپرمترهای تجهیزات اندازه گیری بهروز اگر بار خالص dq در بازه زمانی dt از سطحی بگذرد، می­گوییم جریان i در مدار برقرار شده است یا به عبارت دیگر، اگر یک کولن بار در مدت یک ثانیه از سطح مقطع یک جسم رسانا بگذرد، جریان یک کلمپ آمپر تجهیزات اندازه گیری بهروز  از آن عبور کرده است. حال از آنجایی که ما قادر به شمارش تعداد الکترون­ های آزاد در یک رسانا نیستیم نیاز به وسیله­ای داریم که بتواند آن را بصورت شدت جریان به ما نشان دهد تا از آن برای تحلیل مدار استفاده کنیم. تجهیزی که بتواند این فرآیند را به مقدار جریان عبوری از سطح رسانا اندازه گیری کند آمپر متر نامیده می شود.
نکته: در کلمپ مترها برای اندازه گیری جریان عبوری از قسمت چنگگی تجهیز استفاده می کنیم و مقدار جریان مدار را اندازه گیری می کنیم. همچنین تجهیزات دیگری که بصورت چنگکی باشد (ماند کلمپ متر) نیز وجود دارند که کاربرد هایی همچون اندازه گیری جریان نشتی مدار را دارا می باشند.
مدل اندازه گیری در کلمپ آمپرمترهای تجهیزات اندازه گیری بهروز    www.31774.ir متد اندازه گیری جریان نشتی مدار:
به طور کلی 2 راه برای اندازه گیری جریان نشتی وجود دارد.یک راه برای اندازه گیری جریان  نشتی این است که بصورت مستقیم کلمپ متر را به دور سیم اتصال زمین انداخته و جریان نشتی را اندازه گیری کرد و در روش دوم می­توانیم که کلمپ متر را به دور  دو سیم حامل جریان انداخته و اگر در مدار جریان نشتی وجود داشته باشد، بدین صورت آن را سنجید.
بصورت علمی ، اندازه گیری جریان نشتی با گیر انداختن کلمپ متر به دور زوج سیم حامل جریان ، از متوسط اختلاف بین جریان رفت و برگشت نتیجه می­شود. در واقع اختلاف جریان رفت و برگشت داخل نمایشگر کلمپ متر نشانگر جریان نشتی در مصرف کننده می­باشد.
اگر در مصرف کننده جریان نشتی وجود نداشته باشد، نمایشگر کلمپ متر عدد صفر را نمایش می دهد. اگر در مصرف کننده جریان نشتی وجود داشته باشد، جریان نشتی از طریق ارت ، به منبع تغذیه بر میگردد.
نتیجه اختلاف جریان جاری شده بین دو سیم، که روی نمایشگر نشان داده می شود مقدار جریان نشتی می­باشد.
نکته: کلمپ مترها اساساً به دو صورت True Rms و average  مقدار جریان مدار را اندازه گیری می کنند.
تفاوت True Rms و average :
Rms مخفف کلمه Root mean square می باشد. هنگامی که جریان بار الکتریکی تحت تاثیر اغتشاش قرار نگرفته، همان طور که در شکل نشان داده شده مقدار متوسط و Rms (جذر میانگین ریشه) حقیقی، کلمپ متر حداقل مقدار در حدود A 10 با شکل موج ثابت را نشان می دهند. با اینحال، هنگامی که جریان الکتریکی تحت تاثیر برخی از اغتشاش ها همچون اینورتر و غیره قرار می گیرد بجای 7/9 آمپر، 5/5 آمپر و جای 7/9 آمپر، 9/7 آمپر را با شکل موج نامنظم و غیر عادی نشان می دهد. از این رو کلمپ مترهای True Rms ، برای اندازه گیری تجهیزات کنترلی که مقادیر متناوب دارند مانند اینورترها بسیار توصیه می شود. بعلت استفاده از تریستور ها، اینورترها و دیگر کنترل کننده ها ذخیره کننده ی انرژی در سیم کشی های الکتریکی اخیر، شکل موج جریان الکتریکی اغلب دارای مولفه­های هارمونیک هستند و در مقایسه با موج های سینوسی شکسته شده اند.

Specification
Screen Size 4.5 x 3.0cm
Max. Display 6000
DC Voltage 60mV/600mV/6V/60V/600V±(0.7% +3)
AC Voltage 60mV / 600mV / 6V / 60V / 600V±(0.8% +3) 750V±(1% +4)
DC Current 60A / 600A / 1000A ± (2.5% + 6)
AC Current 60A / 600A / 1000A ± (2.5% + 6)
Resistance 600 / 6k / 60k / 600k / 6Mohm ± (0.8% +3) 60M ohm±(1.2% + 3)
Capacitance Accuracy 10nF / 100nF / 1000nF / 10µF / 100µF / 1000µF / 10mF / 100mF ± (4.0% + 5)
Frequency Accuracy Frequency (From Clamp) 0~10KHz ± (1.5% + 5); Frequency (AC Voltage) 0~10KHz ± (1.5% + 5); Logic Frequency 0~60MHz ± (0.5% + 3)
Transistor Test No
Temperature Test No
Frequency Test Yes
Power Consumption Test No
Short-Circuit Protection Yes
Short Curcuit Buzz Yes
Auto Power Off Yes


برای خرید کلمپ آمپرمتر  , بررسی مشخصات کلمپ آمپرمتر  ، مشاهده انواع کلمپ آمپرمتر  ، اطلاع از قیمت کلمپ آمپرمتر  ارزان قیمت، نحوه کار با کلمپ آمپرمتر  ، اطلاع از کلمپ آمپرمتر  چیست ، نمایندگی فروش کلمپ آمپرمتر  و خرید اینترنتی کلمپ آمپرمتر  ها می توانید به فروشگاه اینترنتی و آنلاین 31774 مراجعه فرمایید



نقد و بررسی و مقالات کلمپ آمپر متر مستک مدل Mastech MS2115A

کلمپ آمپرمترهای تجهیزات اندازه گیری بهروز  ابزاری بسیار پرکاربرد برای مهندسان و تکنسین­هایی که با صنعت برق در ارتباط هستند، می­باشد. استفاده از این ابزار بسیار آسان بوده و فقط برای اندازه گیری جریان مدار لازم است که قسمت چنگگی تجهیز را در اطراف سیم حامل جریان قرار داده و بدون نیاز به سری کردن تجهیز با مدار مقدار جریان را اندازه گیری کرد.
نکته: کلمپ مترها می­توانند به عنوان یک مولتی متر نیز مورد استفاده قرار گیرند. همچنین این تجهیزات می­تواند در سایزهای مختلف تهیه شود. در هنگام خرید مولتی متر باید بسته به سطح مقطع هادی حامل جریان و مقدار جریان عبوری از مدار باید دهنه و جریان مجاز، آمپر متر انتخاب کرد.
تعریف کلی از آمپر متر :
همان طور که می دانیم در کلمپ آمپرمترهای تجهیزات اندازه گیری بهروز اگر بار خالص dq در بازه زمانی dt از سطحی بگذرد، می­گوییم جریان i در مدار برقرار شده است یا به عبارت دیگر، اگر یک کولن بار در مدت یک ثانیه از سطح مقطع یک جسم رسانا بگذرد، جریان یک کلمپ آمپر تجهیزات اندازه گیری بهروز  از آن عبور کرده است. حال از آنجایی که ما قادر به شمارش تعداد الکترون­ های آزاد در یک رسانا نیستیم نیاز به وسیله­ای داریم که بتواند آن را بصورت شدت جریان به ما نشان دهد تا از آن برای تحلیل مدار استفاده کنیم. تجهیزی که بتواند این فرآیند را به مقدار جریان عبوری از سطح رسانا اندازه گیری کند آمپر متر نامیده می شود.
نکته: در کلمپ مترها برای اندازه گیری جریان عبوری از قسمت چنگگی تجهیز استفاده می کنیم و مقدار جریان مدار را اندازه گیری می کنیم. همچنین تجهیزات دیگری که بصورت چنگکی باشد (ماند کلمپ متر) نیز وجود دارند که کاربرد هایی همچون اندازه گیری جریان نشتی مدار را دارا می باشند.
مدل اندازه گیری در کلمپ آمپرمترهای تجهیزات اندازه گیری بهروز    www.31774.ir متد اندازه گیری جریان نشتی مدار:
به طور کلی 2 راه برای اندازه گیری جریان نشتی وجود دارد.یک راه برای اندازه گیری جریان  نشتی این است که بصورت مستقیم کلمپ متر را به دور سیم اتصال زمین انداخته و جریان نشتی را اندازه گیری کرد و در روش دوم می­توانیم که کلمپ متر را به دور  دو سیم حامل جریان انداخته و اگر در مدار جریان نشتی وجود داشته باشد، بدین صورت آن را سنجید.
بصورت علمی ، اندازه گیری جریان نشتی با گیر انداختن کلمپ متر به دور زوج سیم حامل جریان ، از متوسط اختلاف بین جریان رفت و برگشت نتیجه می­شود. در واقع اختلاف جریان رفت و برگشت داخل نمایشگر کلمپ متر نشانگر جریان نشتی در مصرف کننده می­باشد.
اگر در مصرف کننده جریان نشتی وجود نداشته باشد، نمایشگر کلمپ متر عدد صفر را نمایش می دهد. اگر در مصرف کننده جریان نشتی وجود داشته باشد، جریان نشتی از طریق ارت ، به منبع تغذیه بر میگردد.
نتیجه اختلاف جریان جاری شده بین دو سیم، که روی نمایشگر نشان داده می شود مقدار جریان نشتی می­باشد.
نکته: کلمپ مترها اساساً به دو صورت True Rms و average  مقدار جریان مدار را اندازه گیری می کنند.
تفاوت True Rms و average :
Rms مخفف کلمه Root mean square می باشد. هنگامی که جریان بار الکتریکی تحت تاثیر اغتشاش قرار نگرفته، همان طور که در شکل نشان داده شده مقدار متوسط و Rms (جذر میانگین ریشه) حقیقی، کلمپ متر حداقل مقدار در حدود A 10 با شکل موج ثابت را نشان می دهند. با اینحال، هنگامی که جریان الکتریکی تحت تاثیر برخی از اغتشاش ها همچون اینورتر و غیره قرار می گیرد بجای 7/9 آمپر، 5/5 آمپر و جای 7/9 آمپر، 9/7 آمپر را با شکل موج نامنظم و غیر عادی نشان می دهد. از این رو کلمپ مترهای True Rms ، برای اندازه گیری تجهیزات کنترلی که مقادیر متناوب دارند مانند اینورترها بسیار توصیه می شود. بعلت استفاده از تریستور ها، اینورترها و دیگر کنترل کننده ها ذخیره کننده ی انرژی در سیم کشی های الکتریکی اخیر، شکل موج جریان الکتریکی اغلب دارای مولفه­های هارمونیک هستند و در مقایسه با موج های سینوسی شکسته شده اند.


کلمپ آمپرمتر چیست؟
کلمپ‎میتر یا آمپر‏متر چنگکی clamp meter ابزار مفیدی است که به مهندسان و متخصصان امکان اندازه گیری جریان الکتریکی (آمپر) را به سهولت میدهد. برای این منظور باید قسمت چنگکی کلمپ آمپرمتر را در اطراف سیم حامل جریان قرار داده و بدون نیاز به اتصال پراب و قرار دادن به صورت سری آمپر متر مقدار جریان را اندازه گیریی کنید.  تئوری اصلی اندازه گیری کلمپ آمپرمترها برمبنای خواص قانون فیزیکی است که ثابت میکند اطراف سیم حامل جریان میدان مغناطیسی وجود دارد که با مقدار جریان یا آمپر سیم متناسب است. در این دستگاه ها از اثر هال درر اندازه گیری میدان مغناطیسی اطراف سیمی که چنکگ یا کلمپ را احاطه کرده استفاده می شود و ولتاژی متناسب با میدان بهه وسیلۀ از آشکار ساز نیمه رسانای اثر هال حس می شود و به کمک میکروپروسسور داخل دستگاه به جریان معادل تبدیل می گردد.  درحال حاضر استفاده از آمپرمتر کلمپی در نصب تجیهزات ابزار دقیق، اتوماسیون صنعتی و همچنینن آزمایشگاههای الکترونیک یا کارگاههای برق و غیره رواج دارد.

مراحل استفاده و قراردادن آمپرمتر در مدار
برای قرار دادن آمپرمتر در یک مدار متوالی باید به ترتیب زیر عمل شود.
• نیروی خارجی را که به مدار وارد می‌شود، قطع کنید.
• قسمتی را که باید کلمپ آمپرمتر در آن قرار بگیرد را باز یا قطع کنید
• انتهای قطب مثبت آمپرمتر را به قطب مثبت سیم متصل کنید.
• انتهای قطب منفی آمپرمتر را به قطب منفی سیم متصل کنید.
• مراحل 4 , 3 (که عبارتند از انتقال مثبت به مثبت و منفی به منفی) بسیار مهم است. و این به خاطر این است که این دستگاه اندازه گیری آمپرمتر شدت جریان را در یک جهت نمایش می‌دهد. اگر احیانا این دستگاه اندازه گیری را به صورت عکس در مدار قرار دهیم، چون جریان در جهت عکس (که مناسب آمپرمتر نیست) از آن می‌گذرد باعث می شود عقربه منحرف شود که این خود باعث شکسته شدن یا خم شدن آن می‌گردد.
• فیش قرمز را باید به جک قرمز آمپرمترکلمپی و فیش سیاه را به جک سیاه در بالای آمپرمتر وصل کنید.
