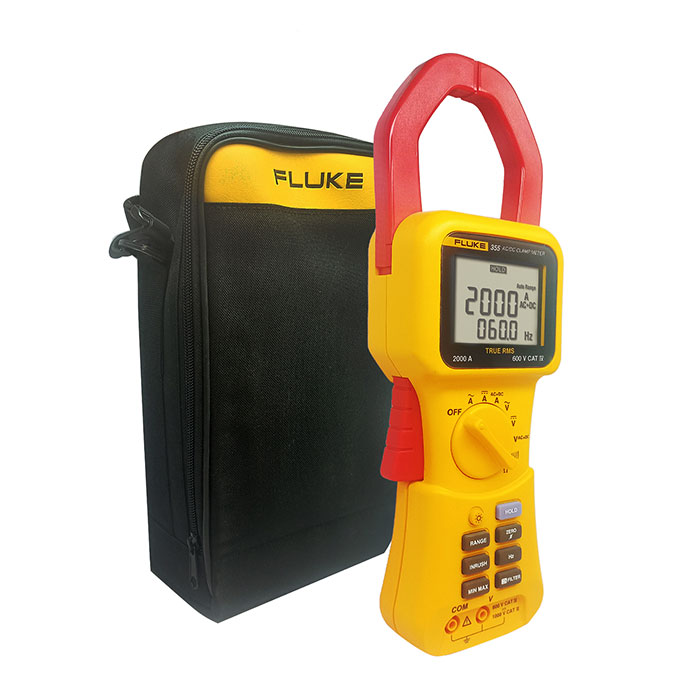

کلمپ 2000 آمپری فلوک FLUKE 355

مشخصات فنی کلمپ 2000 آمپری فلوک FLUKE 355

قابلیت اندازه گیری جریان AC+DC تا 2000 آمپر ، جریان AC تا 1400 آمپر و 2000 آمپر DC
دهانه فک کلمپ دستگاه 58 میلی متر مناسب برای کنداکتور های بزرگ
طراحی شده مطابق با استاندارد های ایمنی با CAT IV 600 V  و CAT III 1000 ولت
اندازه گیری جریان راه اندازی
اندازه گیری ولتاژ AC+DC تا 1000 ولت ، ولتاژ تا 600 و 1000 ولت DC
دارای True RMS ، تست پیوستگی
اندازه گیری مقاومت تا 400 کیلو اهم
محدوده اندازه گیری فرکانس از 5.0 هرتز تا 1 کیلو هرتز
نوع تغذیه شش عدد باتری 1.5 ولتی
دمای کاری دستگاه از 0 تا 50 درجه سانتی گراد
رطوبت کری دستگاه از 0 تا 95 درصد
دارای IP42

کلمپ 2000 آمپری فلوک FLUKE 355

کلمپ 2000 آمپری فلوک FLUKE 355
با داشتن True RMS جهت اندازه گیری با دقت بالا ، فلوک FLUKE 355 یک آمپر کلمپی دیجیتال است که برای اندازه گیری جریان های بالا تا 2000 آمپر گزینه ی بسیار خوبی بشمار می آید.کلمپ دستگاه قابلیت باز شدن زیادی دارد و به راحتی می توان جریان کابل های با قطر بالا را اندازه گیری کرد.این کلمپ مطابق با استاندارد های CAT IV 600 V و CAT III 1000 V طراحی و ساخته شده است که باعث می شود کاربر را در انجام اندازه گیری توان های بالا محافظت کند.کلمپ آمپر متر دیجیتال فلوک 355 همچنین قابلیت اندازه گیری ولتاژ ، فرکانس و  مقاومت را دارا می باشد.از قابلیت های دیگر آن می توان به نمایش حداقل ، حداکثر و میانگین مقادیر اندازه گیری شده اشاره کرد.با داشتن صفحه نمایشگر بزرگ و نور پس زمینه به راحتی می توان در مکان های تاریک و کم نور این دستگاه را به کار برد.به طور کلی این نوع آمپر متر ها با عناوین دیگری از قبیل : کلمپ امپر متر انبری ، آمپر متر چنگکی ، آمپر متر گیره ای ، کلمپ جریان دیجیتال و ... شناخته می شوند.

مشخصات فنی :

قابلیت اندازه گیری جریان AC+DC تا 2000 آمپر ، جریان AC تا 1400 آمپر و 2000 آمپر DC
دهانه فک کلمپ دستگاه 58 میلی متر مناسب برای کنداکتور های بزرگ
طراحی شده مطابق با استاندارد های ایمنی با CAT IV 600 V  و CAT III 1000 ولت
اندازه گیری جریان راه اندازی
اندازه گیری ولتاژ AC+DC تا 1000 ولت ، ولتاژ تا 600 و 1000 ولت DC
دارای True RMS ، تست پیوستگی
اندازه گیری مقاومت تا 400 کیلو اهم
محدوده اندازه گیری فرکانس از 5.0 هرتز تا 1 کیلو هرتز
نوع تغذیه شش عدد باتری 1.5 ولتی
دمای کاری دستگاه از 0 تا 50 درجه سانتی گراد
رطوبت کری دستگاه از 0 تا 95 درصد
دارای IP42


کلمپ آمپرمترهای تجهیزات اندازه گیری بهروز  ابزاری بسیار پرکاربرد برای مهندسان و تکنسین­هایی که با صنعت برق در ارتباط هستند، می­باشد. استفاده از این ابزار بسیار آسان بوده و فقط برای اندازه گیری جریان مدار لازم است که قسمت چنگگی تجهیز را در اطراف سیم حامل جریان قرار داده و بدون نیاز به سری کردن تجهیز با مدار مقدار جریان را اندازه گیری کرد.
نکته: کلمپ مترها می­توانند به عنوان یک مولتی متر نیز مورد استفاده قرار گیرند. همچنین این تجهیزات می­تواند در سایزهای مختلف تهیه شود. در هنگام خرید مولتی متر باید بسته به سطح مقطع هادی حامل جریان و مقدار جریان عبوری از مدار باید دهنه و جریان مجاز، آمپر متر انتخاب کرد.
تعریف کلی از آمپر متر :
همان طور که می دانیم در کلمپ آمپرمترهای تجهیزات اندازه گیری بهروز اگر بار خالص dq در بازه زمانی dt از سطحی بگذرد، می­گوییم جریان i در مدار برقرار شده است یا به عبارت دیگر، اگر یک کولن بار در مدت یک ثانیه از سطح مقطع یک جسم رسانا بگذرد، جریان یک کلمپ آمپر تجهیزات اندازه گیری بهروز  از آن عبور کرده است. حال از آنجایی که ما قادر به شمارش تعداد الکترون­ های آزاد در یک رسانا نیستیم نیاز به وسیله­ای داریم که بتواند آن را بصورت شدت جریان به ما نشان دهد تا از آن برای تحلیل مدار استفاده کنیم. تجهیزی که بتواند این فرآیند را به مقدار جریان عبوری از سطح رسانا اندازه گیری کند آمپر متر نامیده می شود.
نکته: در کلمپ مترها برای اندازه گیری جریان عبوری از قسمت چنگگی تجهیز استفاده می کنیم و مقدار جریان مدار را اندازه گیری می کنیم. همچنین تجهیزات دیگری که بصورت چنگکی باشد (ماند کلمپ متر) نیز وجود دارند که کاربرد هایی همچون اندازه گیری جریان نشتی مدار را دارا می باشند.
مدل اندازه گیری در کلمپ آمپرمترهای تجهیزات اندازه گیری بهروز    www.31774.ir متد اندازه گیری جریان نشتی مدار:
به طور کلی 2 راه برای اندازه گیری جریان نشتی وجود دارد.یک راه برای اندازه گیری جریان  نشتی این است که بصورت مستقیم کلمپ متر را به دور سیم اتصال زمین انداخته و جریان نشتی را اندازه گیری کرد و در روش دوم می­توانیم که کلمپ متر را به دور  دو سیم حامل جریان انداخته و اگر در مدار جریان نشتی وجود داشته باشد، بدین صورت آن را سنجید.
بصورت علمی ، اندازه گیری جریان نشتی با گیر انداختن کلمپ متر به دور زوج سیم حامل جریان ، از متوسط اختلاف بین جریان رفت و برگشت نتیجه می­شود. در واقع اختلاف جریان رفت و برگشت داخل نمایشگر کلمپ متر نشانگر جریان نشتی در مصرف کننده می­باشد.
اگر در مصرف کننده جریان نشتی وجود نداشته باشد، نمایشگر کلمپ متر عدد صفر را نمایش می دهد. اگر در مصرف کننده جریان نشتی وجود داشته باشد، جریان نشتی از طریق ارت ، به منبع تغذیه بر میگردد.
نتیجه اختلاف جریان جاری شده بین دو سیم، که روی نمایشگر نشان داده می شود مقدار جریان نشتی می­باشد.
نکته: کلمپ مترها اساساً به دو صورت True Rms و average  مقدار جریان مدار را اندازه گیری می کنند.
تفاوت True Rms و average :
Rms مخفف کلمه Root mean square می باشد. هنگامی که جریان بار الکتریکی تحت تاثیر اغتشاش قرار نگرفته، همان طور که در شکل نشان داده شده مقدار متوسط و Rms (جذر میانگین ریشه) حقیقی، کلمپ متر حداقل مقدار در حدود A 10 با شکل موج ثابت را نشان می دهند. با اینحال، هنگامی که جریان الکتریکی تحت تاثیر برخی از اغتشاش ها همچون اینورتر و غیره قرار می گیرد بجای 7/9 آمپر، 5/5 آمپر و جای 7/9 آمپر، 9/7 آمپر را با شکل موج نامنظم و غیر عادی نشان می دهد. از این رو کلمپ مترهای True Rms ، برای اندازه گیری تجهیزات کنترلی که مقادیر متناوب دارند مانند اینورترها بسیار توصیه می شود. بعلت استفاده از تریستور ها، اینورترها و دیگر کنترل کننده ها ذخیره کننده ی انرژی در سیم کشی های الکتریکی اخیر، شکل موج جریان الکتریکی اغلب دارای مولفه­های هارمونیک هستند و در مقایسه با موج های سینوسی شکسته شده اند.

Fluke 355 True RMS 2000 A Clamp Meter:
Reliably handle a wide range of high-current applications with 2000 A AC + DC True RMS, 1400 A AC, and 2000 A DC
The large 58 mm (2.3 in) jaw capacity is suitable for large or multiple conductors
CAT IV 600 V, CAT III 1000 V rating for added user protection
In-rush current measurement captures ‘power-on’ surge current with accuracy and repeatability
High voltage measurement of 1000 V AC + DC True RMS, 600 V AC, and 1000 V DC allows the user to perform multiple tests with only one tool
Resistance to 400K ohms coupled with a continuity beeper provide the convenience of a multimeter in a clamp meter.
Accurately measure frequency up to 1 kHz for optimum troubleshooting
Quickly analyze readings using the MIN, MAX, and AVG functions
A large backlit display allows for easy visibility in low-lit areas
Use the display hold feature to capture readings even when the display cannot be viewed
Use the low-pass filter to smooth out noisy loads and stabilize readings

برای خرید کلمپ آمپرمتر  , بررسی مشخصات کلمپ آمپرمتر  ، مشاهده انواع کلمپ آمپرمتر  ، اطلاع از قیمت کلمپ آمپرمتر  ارزان قیمت، نحوه کار با کلمپ آمپرمتر  ، اطلاع از کلمپ آمپرمتر  چیست ، نمایندگی فروش کلمپ آمپرمتر  و خرید اینترنتی کلمپ آمپرمتر  ها می توانید به فروشگاه اینترنتی و آنلاین 31774 مراجعه فرمایید



نقد و بررسی و مقالات کلمپ 2000 آمپری فلوک FLUKE 355

کلمپ آمپرمترهای تجهیزات اندازه گیری بهروز  ابزاری بسیار پرکاربرد برای مهندسان و تکنسین­هایی که با صنعت برق در ارتباط هستند، می­باشد. استفاده از این ابزار بسیار آسان بوده و فقط برای اندازه گیری جریان مدار لازم است که قسمت چنگگی تجهیز را در اطراف سیم حامل جریان قرار داده و بدون نیاز به سری کردن تجهیز با مدار مقدار جریان را اندازه گیری کرد.
نکته: کلمپ مترها می­توانند به عنوان یک مولتی متر نیز مورد استفاده قرار گیرند. همچنین این تجهیزات می­تواند در سایزهای مختلف تهیه شود. در هنگام خرید مولتی متر باید بسته به سطح مقطع هادی حامل جریان و مقدار جریان عبوری از مدار باید دهنه و جریان مجاز، آمپر متر انتخاب کرد.
تعریف کلی از آمپر متر :
همان طور که می دانیم در کلمپ آمپرمترهای تجهیزات اندازه گیری بهروز اگر بار خالص dq در بازه زمانی dt از سطحی بگذرد، می­گوییم جریان i در مدار برقرار شده است یا به عبارت دیگر، اگر یک کولن بار در مدت یک ثانیه از سطح مقطع یک جسم رسانا بگذرد، جریان یک کلمپ آمپر تجهیزات اندازه گیری بهروز  از آن عبور کرده است. حال از آنجایی که ما قادر به شمارش تعداد الکترون­ های آزاد در یک رسانا نیستیم نیاز به وسیله­ای داریم که بتواند آن را بصورت شدت جریان به ما نشان دهد تا از آن برای تحلیل مدار استفاده کنیم. تجهیزی که بتواند این فرآیند را به مقدار جریان عبوری از سطح رسانا اندازه گیری کند آمپر متر نامیده می شود.
نکته: در کلمپ مترها برای اندازه گیری جریان عبوری از قسمت چنگگی تجهیز استفاده می کنیم و مقدار جریان مدار را اندازه گیری می کنیم. همچنین تجهیزات دیگری که بصورت چنگکی باشد (ماند کلمپ متر) نیز وجود دارند که کاربرد هایی همچون اندازه گیری جریان نشتی مدار را دارا می باشند.
مدل اندازه گیری در کلمپ آمپرمترهای تجهیزات اندازه گیری بهروز    www.31774.ir متد اندازه گیری جریان نشتی مدار:
به طور کلی 2 راه برای اندازه گیری جریان نشتی وجود دارد.یک راه برای اندازه گیری جریان  نشتی این است که بصورت مستقیم کلمپ متر را به دور سیم اتصال زمین انداخته و جریان نشتی را اندازه گیری کرد و در روش دوم می­توانیم که کلمپ متر را به دور  دو سیم حامل جریان انداخته و اگر در مدار جریان نشتی وجود داشته باشد، بدین صورت آن را سنجید.
بصورت علمی ، اندازه گیری جریان نشتی با گیر انداختن کلمپ متر به دور زوج سیم حامل جریان ، از متوسط اختلاف بین جریان رفت و برگشت نتیجه می­شود. در واقع اختلاف جریان رفت و برگشت داخل نمایشگر کلمپ متر نشانگر جریان نشتی در مصرف کننده می­باشد.
اگر در مصرف کننده جریان نشتی وجود نداشته باشد، نمایشگر کلمپ متر عدد صفر را نمایش می دهد. اگر در مصرف کننده جریان نشتی وجود داشته باشد، جریان نشتی از طریق ارت ، به منبع تغذیه بر میگردد.
نتیجه اختلاف جریان جاری شده بین دو سیم، که روی نمایشگر نشان داده می شود مقدار جریان نشتی می­باشد.
نکته: کلمپ مترها اساساً به دو صورت True Rms و average  مقدار جریان مدار را اندازه گیری می کنند.
تفاوت True Rms و average :
Rms مخفف کلمه Root mean square می باشد. هنگامی که جریان بار الکتریکی تحت تاثیر اغتشاش قرار نگرفته، همان طور که در شکل نشان داده شده مقدار متوسط و Rms (جذر میانگین ریشه) حقیقی، کلمپ متر حداقل مقدار در حدود A 10 با شکل موج ثابت را نشان می دهند. با اینحال، هنگامی که جریان الکتریکی تحت تاثیر برخی از اغتشاش ها همچون اینورتر و غیره قرار می گیرد بجای 7/9 آمپر، 5/5 آمپر و جای 7/9 آمپر، 9/7 آمپر را با شکل موج نامنظم و غیر عادی نشان می دهد. از این رو کلمپ مترهای True Rms ، برای اندازه گیری تجهیزات کنترلی که مقادیر متناوب دارند مانند اینورترها بسیار توصیه می شود. بعلت استفاده از تریستور ها، اینورترها و دیگر کنترل کننده ها ذخیره کننده ی انرژی در سیم کشی های الکتریکی اخیر، شکل موج جریان الکتریکی اغلب دارای مولفه­های هارمونیک هستند و در مقایسه با موج های سینوسی شکسته شده اند.
ش
کلمپ آمپرمتر چیست؟
کلمپ‎میتر یا آمپر‏متر چنگکی clamp meter ابزار مفیدی است که به مهندسان و متخصصان امکان اندازه گیری جریان الکتریکی (آمپر) را به سهولت میدهد. برای این منظور باید قسمت چنگکی کلمپ آمپرمتر را در اطراف سیم حامل جریان قرار داده و بدون نیاز به اتصال پراب و قرار دادن به صورت سری آمپر متر مقدار جریان را اندازه گیریی کنید.  تئوری اصلی اندازه گیری کلمپ آمپرمترها برمبنای خواص قانون فیزیکی است که ثابت میکند اطراف سیم حامل جریان میدان مغناطیسی وجود دارد که با مقدار جریان یا آمپر سیم متناسب است. در این دستگاه ها از اثر هال درر اندازه گیری میدان مغناطیسی اطراف سیمی که چنکگ یا کلمپ را احاطه کرده استفاده می شود و ولتاژی متناسب با میدان بهه وسیلۀ از آشکار ساز نیمه رسانای اثر هال حس می شود و به کمک میکروپروسسور داخل دستگاه به جریان معادل تبدیل می گردد.  درحال حاضر استفاده از آمپرمتر کلمپی در نصب تجیهزات ابزار دقیق، اتوماسیون صنعتی و همچنینن آزمایشگاههای الکترونیک یا کارگاههای برق و غیره رواج دارد.

مراحل استفاده و قراردادن آمپرمتر در مدار
برای قرار دادن آمپرمتر در یک مدار متوالی باید به ترتیب زیر عمل شود.
نیروی خارجی را که به مدار وارد می‌شود، قطع کنید.
قسمتی را که باید کلمپ آمپرمتر در آن قرار بگیرد را باز یا قطع کنید
انتهای قطب مثبت آمپرمتر را به قطب مثبت سیم متصل کنید.
انتهای قطب منفی آمپرمتر را به قطب منفی سیم متصل کنید.
مراحل 4 , 3 (که عبارتند از انتقال مثبت به مثبت و منفی به منفی) بسیار مهم است. و این به خاطر این است که این دستگاه اندازه گیری آمپرمتر شدت جریان را در یک جهت نمایش می‌دهد. اگر احیانا این دستگاه اندازه گیری را به صورت عکس در مدار قرار دهیم، چون جریان در جهت عکس (که مناسب آمپرمتر نیست) از آن می‌گذرد باعث می شود عقربه منحرف شود که این خود باعث شکسته شدن یا خم شدن آن می‌گردد.
فیش قرمز را باید به جک قرمز آمپرمترکلمپی و فیش سیاه را به جک سیاه در بالای آمپرمتر وصل کنید.
